Apache Airflow 3: Diagrama de Container C4

Se preferir começar por um resumo, peça um TL;DR ao ChatGPT ou ao Claude .

Índice

  1. Componentes e limites
  2. Diagrama C4
  3. Como ler o fluxo
  4. O que o diagrama não demonstra
  5. Filesystem em Docker Compose
  6. Fonte PlantUML equivalente
  7. Referências

Um diagrama de containers do Airflow só é útil quando declara a topologia. Redis, Celery Workers e Flower, por exemplo, pertencem a uma implantação com CeleryExecutor; não são componentes obrigatórios de todo Airflow.

O modelo abaixo considera:

  • Apache Airflow 3;
  • CeleryExecutor;
  • Redis como broker;
  • PostgreSQL como banco de metadados;
  • DAG Bundles acessíveis ao DAG Processor e aos workers;
  • armazenamento remoto de logs;
  • uso de Operators deferrable.

Trocar o executor, o broker ou o backend de logs exige atualizar o diagrama.

Componentes e limites

Container Responsabilidade Condição
API Server serve UI, APIs e a Execution API usada pelas tasks necessário
Scheduler cria e agenda task instances por meio do executor necessário
DAG Processor lê DAG Bundles, executa parsing e serializa DAGs necessário no Airflow 3
Celery Worker executa as tasks enfileiradas específico do CeleryExecutor
Triggerer executa triggers assíncronos de tasks deferrable necessário quando há deferral
PostgreSQL persiste estados, configurações e metadados backend externo adotado neste modelo
Redis transporta mensagens transitórias do Celery broker adotado neste modelo
Flower observa workers e filas Celery opcional
Object Storage persiste logs remotos escolha operacional deste modelo

O banco de metadados não deve ser descrito como armazenamento dos arquivos de log. Ele mantém estados e referências; logs de tasks ficam em arquivos locais ou em um backend remoto configurado.

No Airflow 3, código executado por uma task não deve acessar diretamente o banco de metadados. Workers usam a Execution API para operações permitidas. O diagrama representa essa fronteira com uma relação entre Worker e API Server.

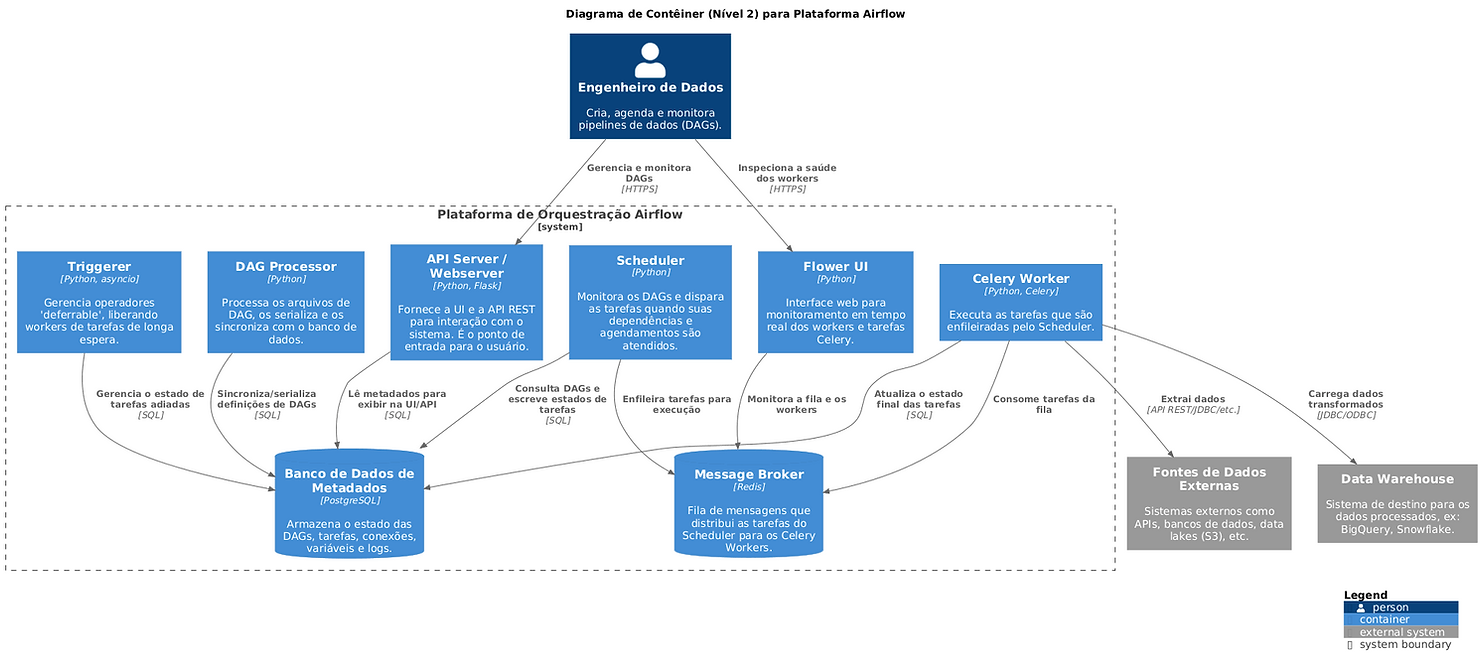

Diagrama C4

C4Container
title Airflow 3 com CeleryExecutor, Redis e PostgreSQL

Person(operations_user, "Pessoa de Operações", "Dispara e acompanha DAGs")
Person(dag_author, "Pessoa Autora de DAG", "Publica código versionado")

System_Ext(dag_bundle, "Fonte de DAG Bundles", "Git, diretório ou object storage")
System_Ext(data_sources, "Fontes de Dados", "APIs, bancos e object storage")
System_Ext(data_targets, "Destinos de Dados", "Warehouse, lake e serviços")

System_Boundary(airflow, "Plataforma Apache Airflow 3") {
    Container(api_server, "API Server", "Airflow", "UI, REST API e Execution API")
    Container(scheduler, "Scheduler", "Airflow", "Agenda task instances")
    Container(dag_processor, "DAG Processor", "Airflow", "Processa DAG Bundles e serializa DAGs")
    Container(worker, "Celery Workers", "Airflow + Celery", "Executam tasks")
    Container(triggerer, "Triggerer", "Airflow", "Executa triggers assíncronos")
    Container(flower, "Flower", "Celery", "Observa workers e filas")
    ContainerDb(metastore, "Banco de Metadados", "PostgreSQL", "Estados, DAGs serializados e configurações")
    ContainerQueue(broker, "Message Broker", "Redis", "Mensagens transitórias do Celery")
    ContainerDb(logs, "Logs Remotos", "Object Storage", "Logs de task instances")
}

Rel(operations_user, api_server, "Opera e monitora", "HTTPS")
Rel(dag_author, dag_bundle, "Publica versões de DAGs")

Rel(dag_processor, dag_bundle, "Lê bundles")
Rel(dag_processor, metastore, "Grava DAGs serializados e erros de importação", "SQL")
Rel(scheduler, metastore, "Lê DAGs serializados e atualiza estados", "SQL")
Rel(scheduler, broker, "Enfileira comandos de execução", "Celery")
Rel(worker, broker, "Consome e confirma mensagens", "Celery")
Rel(worker, dag_bundle, "Obtém a versão do bundle")
Rel(worker, api_server, "Lê e atualiza estado permitido", "Execution API")
Rel(triggerer, metastore, "Lê e atualiza estado de triggers", "SQL")
Rel(api_server, metastore, "Lê e altera metadados autorizados", "SQL")
Rel(flower, broker, "Observa filas e workers", "Celery")

Rel(worker, data_sources, "Lê ou altera dados")
Rel(worker, data_targets, "Grava resultados")
Rel(worker, logs, "Publica logs")
Rel(api_server, logs, "Recupera logs para usuários")

Como ler o fluxo

  1. A pessoa autora publica uma versão do DAG Bundle.
  2. O DAG Processor lê o bundle, processa os arquivos e grava a representação serializada no metastore.
  3. O Scheduler avalia agenda e dependências e pede ao CeleryExecutor que enfileire a task no broker.
  4. Um Celery Worker consome a mensagem, obtém a versão do bundle e executa a task.
  5. A task usa a Execution API para interações autorizadas com o Airflow e acessa fontes ou destinos externos conforme sua implementação.
  6. Logs são enviados ao backend remoto; estado e referências permanecem no metastore.

Tasks deferrable deixam o worker durante a espera e transferem essa etapa para o Triggerer. Quando o trigger dispara, a task volta a ser agendada para concluir em um worker.

O que o diagrama não demonstra

O desenho não garante alta disponibilidade, segurança ou capacidade. Ele também não mostra réplicas, balanceadores, TLS, secrets backends, backups, pools, limites de rede e topologias de falha.

Antes de usá-lo como arquitetura de produção, registre:

  • número de instâncias e domínio de falha de cada componente;
  • RTO e RPO do metastore, broker, bundles e logs;
  • quais componentes recebem cada segredo;
  • capacidade dos workers, scheduler e triggerer;
  • política de atualização e compatibilidade de schema;
  • comportamento quando broker, banco ou object storage fica indisponível.

Filesystem em Docker Compose

Uma implantação local baseada no LocalDagBundle pode usar esta estrutura:

1
2
3
4
5
6
7
8
9

meu-projeto-airflow/
├── config/
│   └── airflow.cfg
├── dags/
│   ├── etl_clientes.py
│   └── relatorio_diario.py
├── logs/
├── plugins/
└── docker-compose.yaml
  • dags/: fonte do LocalDagBundle; esse backend não oferece versionamento de bundle, portanto tasks usam os arquivos disponíveis no momento da execução;
  • logs/: destino local quando remote logging não está configurado;
  • config/airflow.cfg: uma possível fonte de configuração, complementada ou substituída por variáveis de ambiente;
  • plugins/: código carregado pelo mecanismo de plugins quando essa extensão é realmente necessária;
  • docker-compose.yaml: serviços, redes, volumes e configurações do ambiente local.

Em produção, DAG Bundles, logs e configurações podem não corresponder a pastas compartilhadas. O filesystem do Compose é um exemplo de desenvolvimento, não um requisito arquitetural do Airflow.

Fonte PlantUML equivalente

@startuml
!includeurl https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Container.puml

title Airflow 3 com CeleryExecutor, Redis e PostgreSQL

Person(operations_user, "Pessoa de Operações", "Dispara e acompanha DAGs")
System_Ext(dag_bundle, "Fonte de DAG Bundles", "Git, diretório ou object storage")
System_Ext(data_systems, "Sistemas de Dados", "Fontes e destinos")

System_Boundary(airflow, "Plataforma Apache Airflow 3") {
    Container(api_server, "API Server", "Airflow", "UI, REST e Execution API")
    Container(scheduler, "Scheduler", "Airflow", "Agenda task instances")
    Container(dag_processor, "DAG Processor", "Airflow", "Processa DAG Bundles")
    Container(worker, "Celery Workers", "Airflow + Celery", "Executam tasks")
    Container(triggerer, "Triggerer", "Airflow", "Executa triggers")
    Container(flower, "Flower", "Celery", "Observa workers e filas")
    ContainerDb(metastore, "Banco de Metadados", "PostgreSQL", "Estados e configurações")
    ContainerQueue(broker, "Message Broker", "Redis", "Mensagens transitórias")
    ContainerDb(logs, "Logs Remotos", "Object Storage", "Logs de tasks")
}

Rel(operations_user, api_server, "Opera", "HTTPS")
Rel(dag_processor, dag_bundle, "Lê bundles")
Rel(dag_processor, metastore, "Serializa DAGs", "SQL")
Rel(scheduler, metastore, "Lê e atualiza estados", "SQL")
Rel(scheduler, broker, "Enfileira tasks", "Celery")
Rel(worker, broker, "Consome tasks", "Celery")
Rel(worker, dag_bundle, "Obtém bundle")
Rel(worker, api_server, "Usa Execution API", "HTTPS")
Rel(worker, data_systems, "Executa operações")
Rel(worker, logs, "Publica logs")
Rel(api_server, metastore, "Opera metadados", "SQL")
Rel(triggerer, metastore, "Opera triggers", "SQL")
Rel(flower, broker, "Observa Celery")

SHOW_LEGEND()
@enduml

Referências

APACHE AIRFLOW. Architecture Overview. Disponível em: https://airflow.apache.org/docs/apache-airflow/stable/core-concepts/overview.html

APACHE AIRFLOW. Public Interface for Airflow 3.0+. Disponível em: https://airflow.apache.org/docs/apache-airflow/stable/public-airflow-interface.html

APACHE AIRFLOW. Dag Bundles. Disponível em: https://airflow.apache.org/docs/apache-airflow/stable/administration-and-deployment/dag-bundles.html

APACHE AIRFLOW PROVIDERS CELERY. Celery Executor. Disponível em: https://airflow.apache.org/docs/apache-airflow-providers-celery/stable/celery_executor.html

APACHE AIRFLOW. Logging for Tasks. Disponível em: https://airflow.apache.org/docs/apache-airflow/stable/administration-and-deployment/logging-monitoring/logging-tasks.html
